Der PDF417 (Portable Data File) kann bis zu 2710 Ziffern, 1850 alphanumerische Zeichen oder 1400 ASCII Zeichen aufnehmen. Hierdurch ist es möglich, nicht nur Artikelnummern oder Einzeldaten zu codieren, sondern ganze Datensammlungen wie z.B. eine komplette Adresse.



Es können alle ASCII Zeichen codiert werden. Eventuell muss mit dem vorhandenen Scanner getestet werden, ob alle relevanten Zeichen korrekt übertragen werden. Einige Tastaturscanner können nicht alle Zeichen, z.B. von ASCII 00 bis 31 oder Umlaute, korrekt übertragen.

Ein Enter-Zeichen kann durch die Tastenkombination <Ctrl>-<Enter> oder durch Anklicken von <CR> und <LF> aus der Liste "Sonderzeichen einfügen" eingegeben werden. Ein Tabulator sowie weitere Sonderzeichen können ebenso aus der Liste übernommen werden.

Durch die Möglichkeit der Fehlerkorrektur können Barcodes mit einer Zerstörung von bis zu 50% noch gelesen werden. Hierfür sind 9 Stufen vorhanden: je höher der Level, desto "zerstörter" darf ein Barcode sein, aber desto größer wird der Barcode.

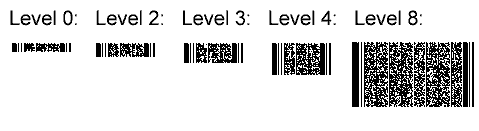

Größenvergleich der Sicherheitsstufen, bei jeweils gleichem Inhalt von 10 Zeichen:

Bei Sicherheitsstufe "0" muss alles lesbar sein um den Barcode lesen zu können, bei Stufe "8" dürfen bis zu 50% zerstört sein. Eine Erhöhung der Sicherheitsstufe geht zu Lasten des möglichen Informationsumfangs.

Verhältnis der Sicherheitsstufen und des maximal möglichen Dateninhalts:
Level 0   100 %
Level 1    99 %
Level 2    98 %
Level 3    97 %
Level 4    95 %
Level 5    93 %
Level 6    87 %
Level 7    75 %
Level 8    50 %

Bei der Einstellung Fehlerkorrektur-Level "Auto" wählt die Software die Stufen wie folgt:
Anzahl      gewählte
Codewörter  Sicherheitsstufe
1 - 40      2
41 - 160    3
161 - 320   4
321 - 863   5

Durch die manuelle Einstellung einer festen Anzahl der Spalten oder Zeilen kann die Breite bzw. Höhe des Barcodes gesteuert werden.
