Strichbreitenreduktion / -zuwachs

Durch Verlaufen der Druckfarbe, Streuung einzelner Druckpunkte und unterschiedliche Absorbtionsfähigkeit verschiedener Papiersorten kann es dazu kommen, dass ein Strich breiter wird als nominal berechnet. Dieser Druckzuwachs kann mit Hilfe der Einstellung "Strichbreitenreduktion" ausgeglichen werden.

Eine Strichbreitenreduktion ist in erster Linie für Anwendungen erforderlich, die eine hohe Genauigkeit erfordern (z.B. EAN Code) oder bei kleinen Modulbreiten ("High density code").



Der Druckzuwachs und damit die Einstellung einer eventuellen Strichbreitenreduktion kann von folgenden Parametern abhängen:
- verwendeter Drucker bzw. Belichter
- eingestellte (physikalische) Auflösung z.B. 600 oder 2400 dpi
- Papiersorte, z.B. saugfähiges oder Hochglanzpapier
- Toner, Tinte oder Druckfarbe
- Grafikformat für Export (WMF oder EPS)
- Grafikformat beim Import
- benutzte Anwendung (z. B. Corel Draw, Word).

Bei Änderung einer dieser Parameter ist die Einstellung der Reduktion erneut zu bestimmen.

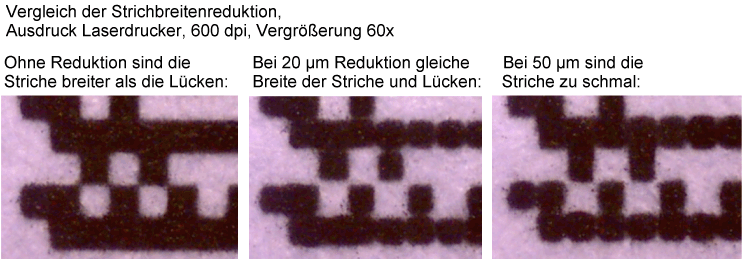

Generell gilt: je kleiner der Barcode (Modulbreite) gedruckt wird, desto stärker macht sich ein Druckzuwachs bemerkbar und eine Strichbreitenreduktion sollte eingestellt werden. Bei größeren Barcodes, ab etwa Medium Density, kann hierauf verzichtet werden.

Eine eventuelle einzustellende Reduzierung kann entweder mit Barcode-Prüfgeräten oder durch die Erstellung eines 2D Barcodes selbst ermittelt werden.

In einigen Anwendungen wird der Barcode beim Einfügen zu schmal dargestellt. Dies kann durch die Einstellung "Zuwachs" ausgeglichen werden.

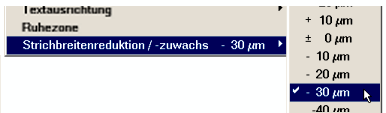

Im Barcode Generator kann im Menü "Bearbeiten" ein Wert zwischen -10 µm und -400 µm für eine Reduktion und von +10 µm bis +400 µm für einen Zuwachs gewählt werden. Der eingestellte Wert wird dann im Menü angezeigt:
